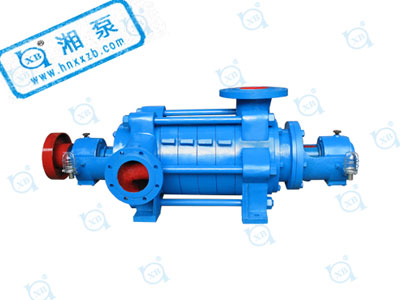

一、不銹鋼多級泵結構簡介
1、不銹鋼多級泵的主要零件：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流套、減壓裝置，擋套、軸承體、過渡管等；
2、轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成；軸承采用“固-游式”稀油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承；
3、不銹鋼多級泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成；
4、不銹鋼多級泵的進水段、中段、出水段、次級進水段之間的密封面均采用“O”型圈密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換；
5、不銹鋼多級泵通過彈性柱銷聯軸器由原動機直接驅動。
6、不銹鋼多級泵密封有機械密封和填料密封兩種密封方式選擇。
二、不銹鋼多級泵拆解過程中的難點
不銹鋼多級泵為保證同心度的要求，主軸與轉子部件有嚴格的配合公差，在水泵檢修的過程中轉子部件、尤其是不銹鋼轉子部件的拆卸是比較困難的，瀟湘制泵在水泵制造工藝中已經考慮到該問題，并對主軸進行了防咬合工藝處理。
在維修過程中若仍然出現配件拆卸困難的情況下可以通過以下方式處理：
1、清洗配件表面污垢后，噴灑松動劑起作用后輕輕敲打如果松動，用撬桿撬出；
2、若上述方式無法拆卸，可對配件表面加熱，并對主軸等零件進行保溫處理，待配件膨脹后拆出；
3、在加熱無明顯效果的情況下建議考慮用專用液壓工具拆卸。
三、不銹鋼多級泵拆卸過程解析
在拆卸之前先對不銹鋼多級泵進行盤車檢查，看不銹鋼多級泵轉子件轉動是否靈活，若可以轉動，說明轉子件與殼體不存在咬死的情況，軸承不存在大的機械摩擦；若無法轉動，說明該泵有部分零件與殼體粘連的情況，拆卸難度增加，若現場無專用工具和設備，盡快聯系廠家進行維修。
不銹鋼多級泵自行拆卸步驟如下：
1、拆卸不銹鋼多級泵外部連接附件：拆除平衡水管、過渡管、溫度震動傳感器、壓力表、閥門等附件；
2、拆除軸承體組件：擰下吐出側軸承壓蓋上的螺栓和吐出段、填料函體、軸承體三個件之間的聯接螺母卸下軸承組件，驅動端、非驅動端各一套軸承組件；
3、拆除軸封組件：擰下軸上的圓螺母，依次卸下軸承內圈、軸承壓蓋和擋套后，卸下軸封組件（填料型軸封包括：填料壓蓋、填料環、軸套和填料等；機封型軸封包括：機封壓蓋、機封、軸套等），其中軸套若不方便取出可在拆卸水泵工作室時再進行拆卸，驅動端、非驅動端各一套軸承組件；
4、拆除不銹鋼多級泵工作部拉桿組件：拉桿起到拉緊水泵工作部組件的作用，擰下拉桿螺母后依次抽出拉桿，下面即可開始水泵工作室的拆卸工作；
5、不銹鋼多級泵工作室的拆卸：水泵的工作室指實際對泵做功的部分，包括進水段、出水段、中段、葉輪、導葉、葉輪擋套、鍵等部件，其中中段上裝有密封環、導葉上裝有導葉套，現在的不銹鋼多級泵泵軸大都是一根外徑一致的通軸，水泵工作室的拆卸順序沒有特殊的要求，既可以從驅動端開始拆卸也可以從非驅動端開始拆卸。
若從驅動端開始為：進水段、葉輪、導葉、中段；再到下一級葉輪、導葉、中段依次拆卸，最終完成水泵工作部的拆卸工作。這里值得注意的是，無論從哪一端開始拆卸都建議對拆卸下來的葉輪、導葉、中段進行編號，以方便后期維修過程中的轉子部件動平衡工序。
6、清理歸類：對拆卸下來的各個組件的零件進行仔細清理，去除表面污垢、銹跡，有拉傷的零件需要清理去除毛刺；按照編號順序各類零件歸類存放。
本文關于不銹鋼多級泵拆卸步驟介紹等內容均由長沙水泵生產廠家：瀟湘制泵整理發布。
