離心泵的結構分類工作原理你知多少,臥式和立式離心泵的區別有哪些?
離心泵的基本結構
葉輪：閉式葉輪、半開式和開式葉輪
泵殼：又稱為蝸殼
泵軸
泵密封：填料密封、機械密封和密封膠密封
離心泵的分類
1、按工作葉輪數目分：
單級泵：泵軸上只有一個葉輪
多級泵：泵軸上有兩個或兩個以上的葉輪
2、按工作壓力分：
低壓泵：壓力P＜2MPa
中壓泵：壓力2MPa≤P≤6MPa之間
高壓泵：壓力P＞6MPa
3、按葉輪進液方式分：
單側進液泵，又叫單吸泵：葉輪上只有一個進液口
雙側進液泵，又叫雙吸泵：葉輪兩側各有一個進液口
4、按泵軸位置分：

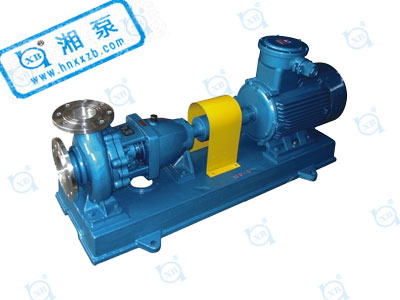

臥式泵：泵軸位于水平位置

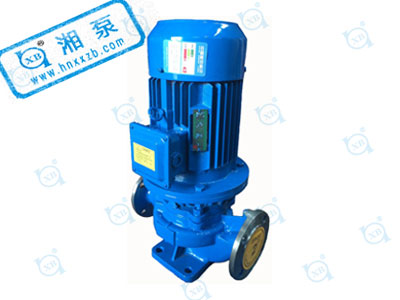

立式泵：泵軸位于垂直位置
臥式離心泵和立式離心泵的區別：
1. 外形不同，即軸與水平面的相對位置不同。
2. 占地空間不同，立式離心泵占地面積小。
3. 維修難度不同，立式離心泵的維修難度大。
4. 連接形式不同，立式離心泵自下而上疊加連接，臥式離心泵縱向排列于底座上。
5. 功率不同，立式離心泵功率不宜做的太大（75W），臥式離心泵功率可以做很大。
一般小流量，高揚程用立式多級離心泵（建筑給水系統常用），流量揚程比較均衡的一般選用立式單級離心泵，大流量低揚程建議選臥式離心泵。

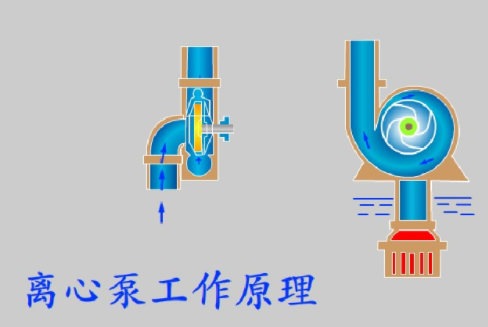

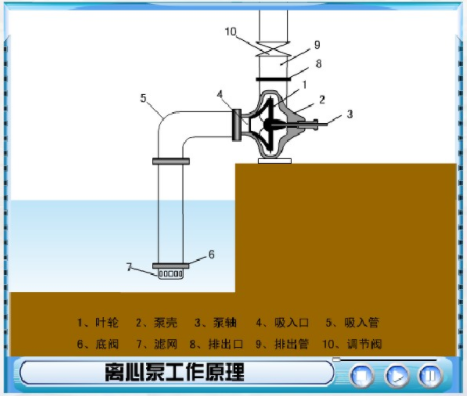

離心泵的工作原理
（1）排液過程
離心泵啟動前，先將離心泵灌滿，啟動離心泵后，泵軸帶動葉輪一起做高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周做徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。
（2）吸液過程
當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。
影響離心泵液體輸送的因素：
液體的密度：被輸送的液體的密度，對離心泵的揚程、流量和效率均無影響。
液體的粘度：被輸送的液體的粘度大于常溫清水的粘度，則泵內能量損失增大，泵的揚程、流量都要減小，效率降低，而軸功率增大。
葉輪的轉速：離心泵的揚程、流量、軸功率及效率也隨轉速的改變而改變。
葉輪的直徑：葉輪直徑大小與流量、揚程、軸功率之間有直接關系。
