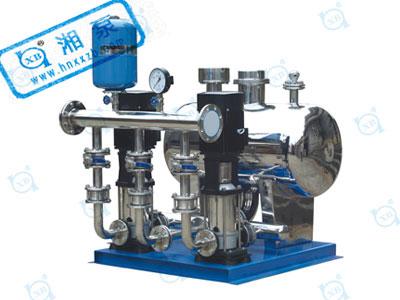

【節能變頻供水設備產品介紹】

節能變頻供水設備、全自動消防穩壓供水機組?？梢詽M足恒壓供水的需求。保持供水系統管網中的末端壓力?？稍?a target="_blank" title="水泵">水泵高效區最大揚程和最小揚程內預先設置壓力、流量。通過壓力變送器檢測管網壓力并將其轉化成信號傳輸至控制器。控制器對傳輸?shù)男盘栕詣佑?jì)算、判斷、運行，以決定泵的運行頻率和多臺泵起動及停止。以達到最大的節能效果。

隨著全自動變頻技術的發展和人們對生活飲用水品質要求的不斷提高，變頻供水設備已廣泛應用于多層住宅小區生活及高層建筑生活消防供水系統。節能變頻供水設備一般具有設備投資少，系統運行穩定可靠，占地面積小，節電節水，自動化程度高，操作控制方便等特點。但在實際應用中若選型及控制不當，不但達不到節能目的，反而"費電"。結合我們多年來的實踐經驗，為客戶量身打造了新一代的節能供水產品。

【節能變頻供水設備工作原理】

系統由水泵、成套附件閥門、壓力儀表、穩壓罐、循環軟啟動變頻柜、管路系統等構成。變頻柜由變頻調速器，PLC(或變頻控制器)，低壓電器等構成。系統一般選擇同型號水泵2～4臺，以3臺泵為例，平時1臺泵變頻供水，當1臺泵供水不足時，先開的泵轉為工頻運行，變頻柜再軟啟動第2臺泵，若流量還不夠，第2臺泵轉為工頻運行，變頻柜再軟啟動第3臺泵。若用水量減少，按啟泵順序依次停止工頻泵，直到最后1臺泵變頻恒壓供水。另外系統具有定時換泵功能，若某臺泵連續運行超過設定切換時間(一般設為1~2天)，變頻柜可自動停止該泵切換到下一臺泵繼續變頻運行。換泵時間由程序設定，可按要求隨時調整。這樣可均衡各泵的運行時間，延長整體泵組的壽命。為達到更好的節能目的，多功能變頻控制器設有雙恒壓接口，系統可實現雙恒壓供水功能。

基本原理: 變頻技術是集成電子控制，確保每臺泵自動調節輸出以適應當前條件，因此在特定條件下保證能耗總是維持在最小狀態。通過自動調節自身轉速，泵將不斷地調節壓力揚程，使其最佳匹配水的流速。隨著流量降低，變頻器將調節泵的轉速，以獲得需要的揚程。因此泵將調節至更小的流量以減少管路、閥門、溫控器等內的摩擦力。

【適用范圍】

a) 本型泵 可輸送清水或物理化學性質類似于清水的液體；

b) 溫度范圍：-15℃~+120℃；

c) 工作壓力：最大壓力2.5MPa，即系統壓力=入口壓力+閉閥工作時壓力<2.5MPa；

d) 周圍環境的溫度應低于40℃，相對濕度不超過95%；

e) 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

1、水泵不出水

a、進出口閥門未打開，進出管路堵塞，流道

葉輪堵塞。

b、電機運行方向不對，電機缺相轉速很慢。

c、吸入管漏氣。

d、泵沒灌滿液體，泵腔內有空氣。

e、進口供水不足，吸程過高，底閥漏水。

f、管路阻力過大，泵選型不當。

【解決辦法】

a、檢查，去除堵塞物。

b、調整電機方向，緊固電機接線。

C、擰緊各密封面，排除漏氣。

d、灌滿液體并打開排氣閥，排盡空氣。

e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象)。

f、減少管路彎道，重新選泵。
